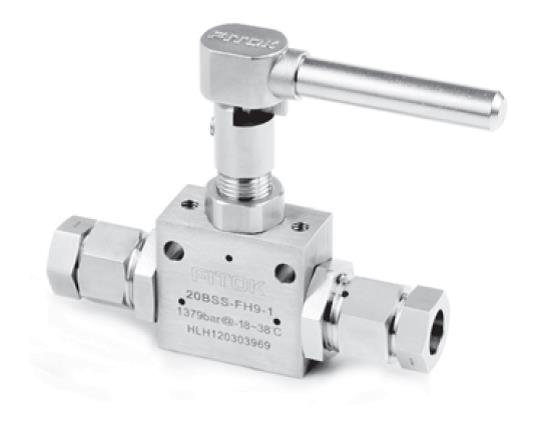

Robineti cu bila



robineti_pentru_presiune_ridicata_1

  • Ideal pentru aplicatii industriale severe.
  • Constructie monobloc.
  • Configuratie : 2 cai sau 3 cai
  • Cadere de presiune minima datorata de rezistenta mica a curgere.
  • Pentru aplicatii de temperaturi inalte sunt disponibile garnituri de etansare O-ring (FKM, NBR, KALREZ, EPDM).
  • Optiuni de actionare electrica sau pneumatica.

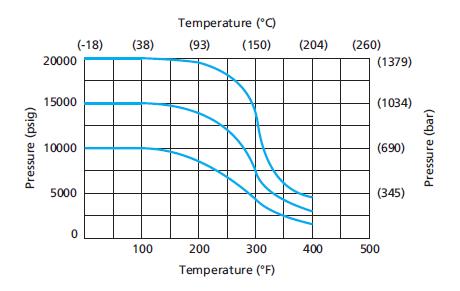

robineti_pentru_presiune_ridicata_2





Seria 10B

  • Material corp: 316 SS;
  • Diametrul orificiului: 2 cai – 2.38 mm pana la 9.52 mm; 3 cai – 2.38 mm pana la 8.33 mm
  • Presiune de lucru: pana la 690 bar;
  • Temperatura de lucru: -18°C pana la 204°C
  • Tipuri de conectori: 1/8″, 1/4″, 3/8″, 1/2″, 9/16″, 3/4″ fiting pentru tub; 1/8″, 1/4″, 3/8″, 1/2″ filet NPT;







Seria 15B

  • Material corp: 316 SS;
  • Diametrul orificiului: 2 cai – 2.38 mm pana la 9.52 mm; 3 cai – 2.38 mm pana la 8.33 mm
  • Presiune de lucru: pana la 1034 bar;
  • Temperatura de lucru: -18°C pana la 204°C
  • Tipuri de conectori: 1/8″, 1/4″, 3/8″, 1/2″, 9/16″, 3/4″ fiting pentru tub; 1/8″, 1/4″, 3/8″, 1/2″ filet NPT;

robineti_pentru_presiune_ridicata_3

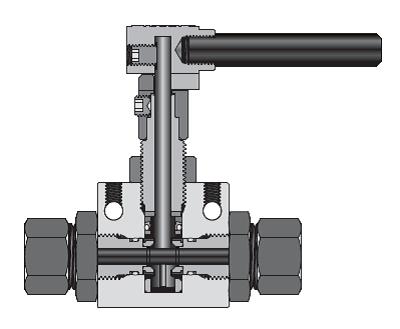

Seria 20B

  • Material corp: 316 SS;
  • Diametrul orificiului: 2 cai – 2.77 mm pana la 8.33 mm; 3 cai – 2.77 mm pana la 4.77 mm
  • Presiune de lucru: pana la 1379 bar;
  • Temperatura de lucru: -18°C pana la 204°C
  • Tipuri de conectori: 1/4″, 3/8″, 9/16″, 3/4″ fiting pentru tub;



 Robineti cu ac

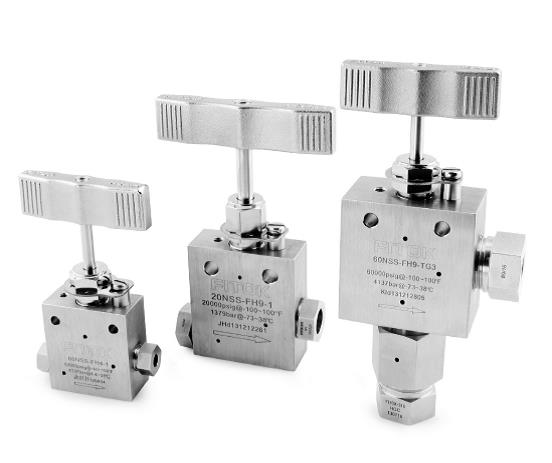

robineti_pentru_presiune_ridicata_4



  • Ax fara miscare de rotatie
  • Constructie robusta din bara de inox 316 SS.
  • Etansare metal/metal pentru o mai buna fiabilitate si rezistenta la coroziune.
  • Materiale etansare: PTFE, RPTFE, Grafit,
  • Manevrare usoara.
  • Material corp: 316 SS;
  • Material ax inferior: 17-4PH SS;
  • Varfuri ax : de tip V sau pentru reglaj disponibile la comanda.
  • 5 configuratii de curgere disponibile.



Seria 10N

  • Presiune de lucru: pana la 690 bar.
  • Temperatura de lucru: -252°C pana la 649°C.
  • Diametrul orificiului: 9.12 mm, 13.11 mm, 17.48 mm.
  • Tipuri de conectori: 9/16″, 3/4″ si 1″ fiting pentru tub; 3/4″, 1″ NPT si BSPT;

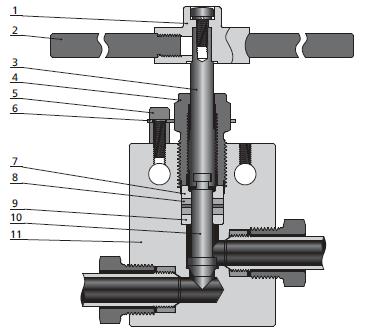

robineti_pentru_presiune_ridicata_5





Seria 15N

  • Presiune de lucru: pana la 1034 bar.
  • Temperatura de lucru: -18°C pana la 427°C.
  • Diametrul orificiului: 4.77 mm, 6.35 mm, 9.52 mm.
  • Tipuri de conectori: 1/4″, 3/8″ si 1/2″ fiting pentru tub.

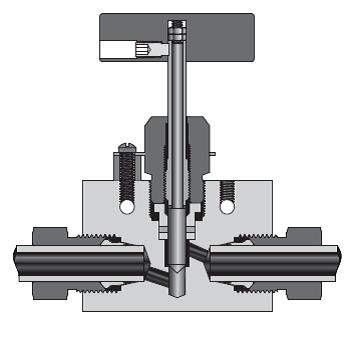

robineti_pentru_presiune_ridicata_6





Seria 20N

  • Presiune de lucru: pana la 1379 bar.
  • Temperatura de lucru: -18°C pana la 649°C.
  • Diametrul orificiului: 3.17 mm, 5.56 mm, 7.92 mm, 11.12 mm, 14.27 mm.
  • Tipuri de conectori: 1/4″, 3/8″ 9/16″, 3/4″ si 1″ fiting pentru tub.

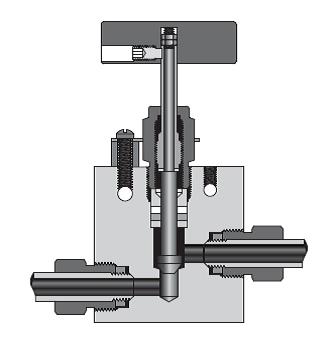

robineti_pentru_presiune_ridicata_7





Seria 30N

  • Presiune de lucru: pana la 2068 bar.
  • Temperatura de lucru: -18°C pana la 649°C.
  • Diametrul orificiului: 2.38 mm, 3.17 mm.
  • Tipuri de conectori: 1/4″, 3/8″ 9/16″  fiting pentru tub.

robineti_pentru_presiune_ridicata_8





Seria 60N

  • Presiune de lucru: pana la 4137 bar.
  • Temperatura de lucru: -18°C pana la 649°C.
  • Diametrul orificiului: 1.57 mm, 1.98 mm.
  • Tipuri de conectori: 1/4″, 3/8″ 9/16″  fiting pentru tub.

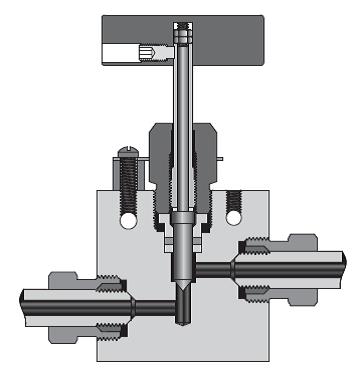

robineti_pentru_presiune_ridicata_9





Clapete de sens

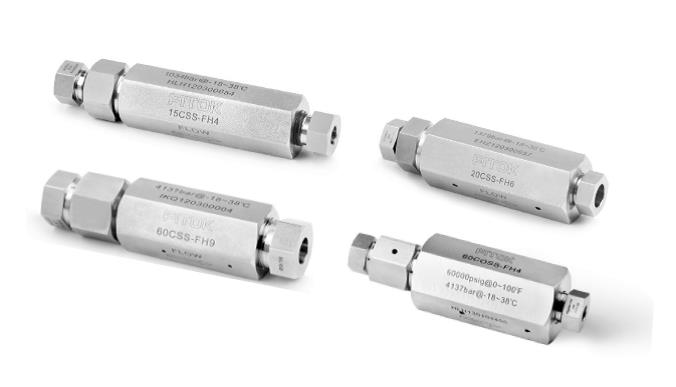

robineti_pentru_presiune_ridicata_10





  • Asigura o curgere unidirectionala si o izolare etansa a fluidelor atunci cand presiunea scade sub valoarea presiunii de deschidere.
  • Materiale corp: 316 SS;
  • Etansare silentioasa cu O-ring, cu bila.
  • Presiune de deschidere: 0.966 bar pana la 1.794 bar.

Seria 15C

  • Clapete cu etansare O-ring pentru tuburi si tevi
  • Presiune de lucru: pana la 1034 bar.
  • Temperatura de lucru: -79°C pana la 427°C (TUB) -45°C pana la 204°C (TEAVA);
  • Tipuri de conectori: 1/4″, 3/8″, 1/2″ fiting pentru tub si filet NPT;
  • Presiunea de deschidere: 0.966 bar pana la 1.794 bar.
  • Diametrul orificiului: 4.78 mm, 6.35 mm, 9.53 mm (TUB); 3.05 mm, 5.59 mm, 9.12 mm (TEAVA).

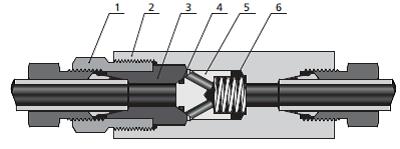

robineti_pentru_presiune_ridicata_11

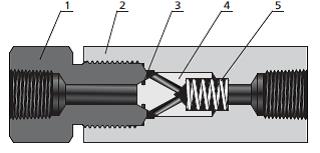

robineti_pentru_presiune_ridicata_12

Seria 15CO

  • Clapete cu etansare cu bila pentru tuburi si tevi
  • Ansamblul de etansare cu bila asigura o cadere de presiune minima.
  • Presiune de lucru: pana la 1034 bar
  • Temperatura de lucru: -79°C pana la 427°C (TUB); -79°C pana la 204°C (TEAVA);
  • Tipuri de conectori: 1/4″, 3/8″, 1/2″ fiting pentru tub si filet NPT;
  • Diametrul orificiului: 4.78 mm, 6.35 mm, 9.53 mm (TUB) 3.05 mm, 5.59 mm, 9.12 mm (TEAVA) .

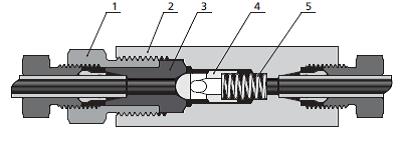

robineti_pentru_presiune_ridicata_13

robineti_pentru_presiune_ridicata_14



Seria 20C

  • Clapete cu etansare O-ring pentru tuburi
  • Presiune de lucru: pana la 1379 bar.
  • Temperatura de lucru: -45°C pana la 260°C
  • Tipuri de conectori: 1/4″ pana la 1″ fiting pentru tub;
  • Diametrul orificiului: 3.18 mm, 5.54 mm, 9.12 mm, 13.11 mm, 17.48 mm;

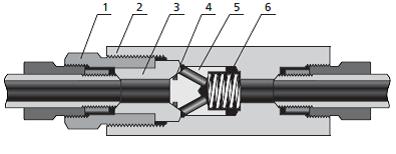

robineti_pentru_presiune_ridicata_15



Seria 20CO

  • Clapete cu etansare cu bila pentru tuburi
  • Presiune de lucru: pana la 1379 bar.
  • Temperatura de lucru: -79°C pana la 649°C
  • Tipuri de conectori: 1/4″ pana la 1″ fiting pentru tub;
  • Diametrul orificiului: 3.18 mm, 5.54 mm, 9.12 mm, 13.11 mm, 17.48 mm;

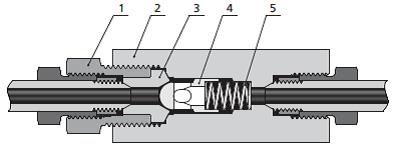

robineti_pentru_presiune_ridicata_16

Seria 60C

  • Clapete cu etansare O-ring pentru tuburi
  • Presiune de lucru: pana la 4137 bar.
  • Temperatura de lucru: -45°C pana la 260°C
  • Tipuri de conectori: 1/4″ pana la 9/16″ fiting pentru tub;
  • Diametrul orificiului: 2.39 mm, 3.18 mm, 4.75 mm;

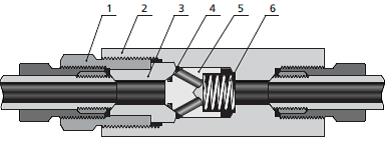

robineti_pentru_presiune_ridicata_17



Seria 60CO

  • Clapete cu etansare cu bila pentru tuburi
  • Presiune de lucru: pana la 4137 bar.
  • Temperatura de lucru: -79°C pana la 649°C
  • Tipuri de conectori: 1/4″ pana la 9/16″ fiting pentru tub;
  • Diametrul orificiului: 2.39 mm, 3.18 mm, 4.75 mm;

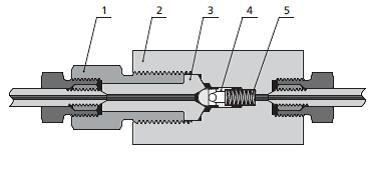

robineti_pentru_presiune_ridicata_18

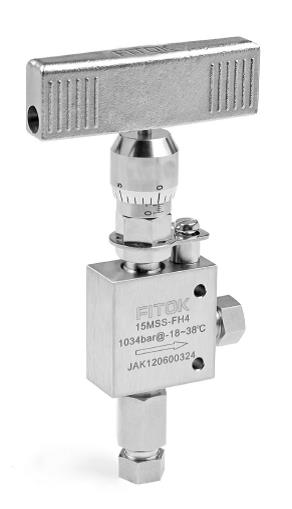

Robineti pentru masurare

robineti_pentru_presiune_ridicata_19



  • Robinetii pentru masurare sunt destinati a asigura un control stabil si precis al debitului de fluid furnizat catre aparatura de instrumentatie.
  • Micrometru incorporat pentru stabilirea debitului. Fiecare diviziune echivaleaza cu 0.025″ si ii corepunde o miscare a axului robinetului de 0.001″. O rotatie completa echivaleaza cu o cursa de 0.025″ a axului.
  • Nu se folosesc ca robineti de izolare.
  • Material etansare: PTFE, Nylon, GRAFIT
  • Diametrul orificiului: 1.57 mm.
  • Presiunea de lucru: pana la 1034 bar (15M); pana la 2068 bar (30M); pana la 4137 bar (60M).
  • Tipuri de conectori: 1/8″, 1/4″, 3/8″ fiting pentru tub.
  • Material corp: 316SS.



Supape de siguranta

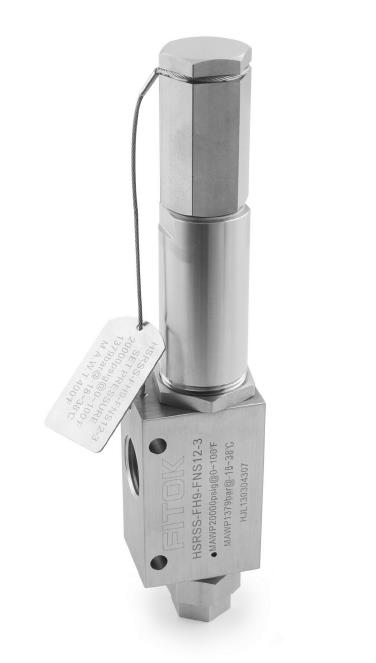

robineti_pentru_presiune_ridicata_21



Seria HSR

  • Etansare scaun nonmetalica.
  • Presiune de lucru: 103.4 bar pana la 1378.9 bar.
  • Temperatura de lucru: 0°C pana la 204°C.
  • Presiunea de declansare se regleaza in fabrica iar supapele se livreaza gata de folosire.
  • Diametrul orificiului: 7.92 mm, 6.35 mm, 3.96 mm.
  • Tipuri de conectori: 9/16″.



Seria HMR

  • Etansare scaun metalica.
  • Presiune de lucru: 2068 bar pana la 4136.8 bar.
  • Temperatura de lucru: -79°C pana la 260°C.
  • Presiunea de declansare se regleaza in fabrica iar supapele se livreaza gata de folosire.
  • Diametrul orificiului: 7.92 mm, 6.35 mm, 3.96 mm, 3.18 mm, 2.36 mm, 1.98 mm.
  • Tipuri de conectori: 9/16″ si 3/8″;



Robineti de drenare

robineti_pentru_presiune_ridicata_22



  • Constructie compacta din bara hexagonala.
  • Etansare O-ring usor de inlocuit.
  • Material etansare: FKM.
  • Temperatura de lucru: -17.8°C pana la 204°C.
  • Presiune de lucru: pana la 2068 bar.
  • Diametrul orificiului: 2.4 mm.
  • Tipuri de conectori : intrare – 3.8″, 1/2″, 9/16″, iesire – 1/8″ NPT filet interior.
  • Serii: 15BV, 20BV, 30BV.



Robineti de instrumentatie

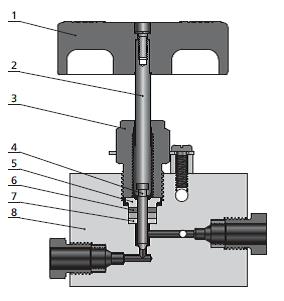

robineti_pentru_presiune_ridicata_23



  • Configuratie: o intrare, trei porturi de iesire.
  • Scaun cu etansare metal-metal.
  • Material etansare: PTFE, RPTFE.
  • Presiune de lucru: pana la 2068 bar.
  • Temperatura de lucru: pana la 316°C.
  • Diametrul orificiului: 3.18 mm.
  • Serii: 15GV, 20GV, 30GV.
