Indicatoare magnetice de nivel

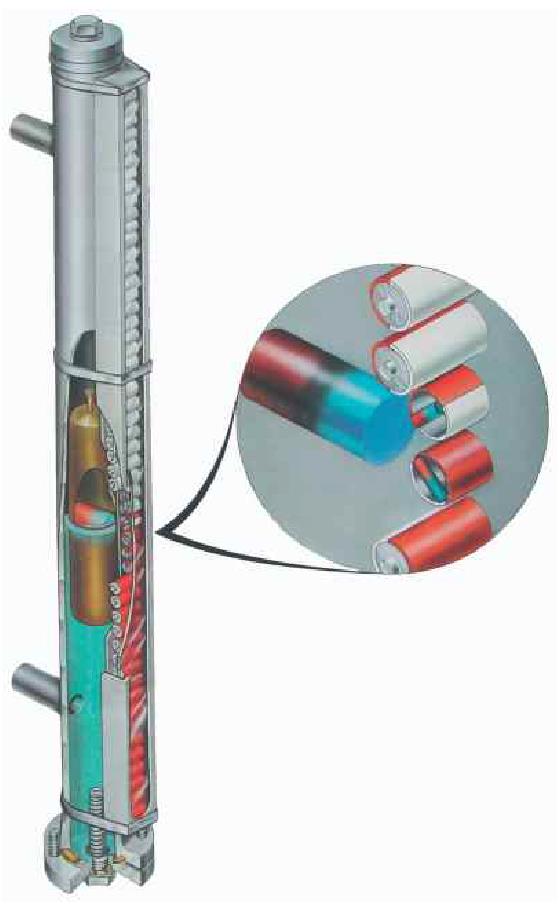

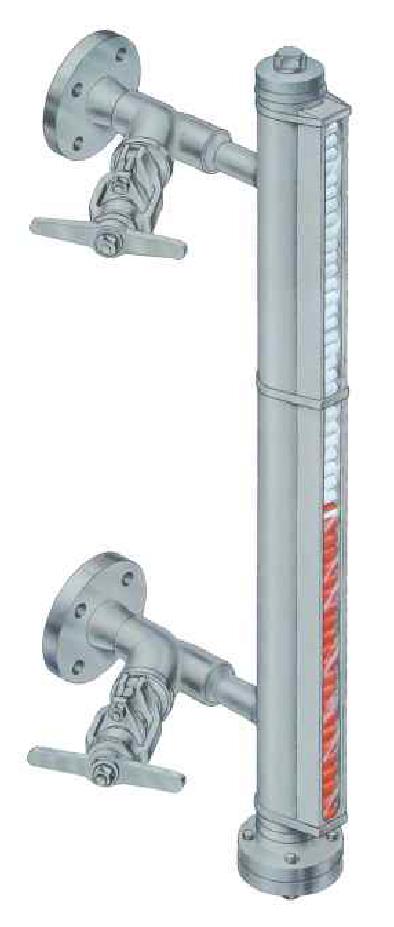

Indicatoarele de nivel magnetice folosesc principiul vaselor comunicante combinat cu principiul magnetismului pentru a indica nivelul de lichid din recipiente atmosferice sau aflate sub presiune. Scala indicatoare este realizata din otel austenitic, este fixata de camera plutitorului si este compusa dintr-o serie de magneti capsulati individual in capsule de plastic care se orienteaza sub actiunea plutitorului, indicand astfel nivelul din camera indicatorului.



indicatoare_magnetice_de_nivel_1          indicatoare_magnetice_de_nivel_2

APLICATII

Gama de aplicatii este foarte larga si este determinata in principal caracteristicile tipului de fluid.

  • Fluide sub presiune inalta, temperatura joasa sau inalta
  • Fluide sub presiune joasa, temperatura joasa sau inalta
  • Fluide agresive din punct de vedere chimic
  • Fluide poluante pentru mediu inconjurator
  • Fluide nocive sau otravitoare
  • Fluide inflamabile sau explozive

CARACTERISTICI

  • Dimensiuni:
    • pana la 6500 mm cu camera de inox
    • pana la 3500 mm cu camera din polimeri sintetici
    • lungimi mai mari cu interconexiuni flansate
    • Se recomanda folosirea de robineti pe conexiunile dintre indicatorul magnetic si vas
  • Conexiuni:
    • flanse sudate
    • flanse cu alunecare
    • Filetate
  • Materiale:
    • Camera si capetele: Tp 316L, PVC, PP, PVDF, TP316+PTFE
    • Plutitor: TP 316, Titan, PVC, PP, PVDF, PTFE
    • Parti ude: A 105, Tp 316, Pvc, PP, PVDF, PTFE
    • Parti uscate: A105, INOX, PVC, PP, PVDF
  • Temperaturi: -10 pana la 400°C
  • Presiuni – in functie de material:
    • INOX:
      • DIN: DN 20-25, PN 10/40-400;
      • ASME-3/4”-1”, Clasa 300-600
    • PVC-U, PVC-C, PP, PVDF
      • max 0.5 bar, la cerere PN 10
      • UNI PN10, DN 20-25
      • ASME B 16.5-150RF-3/4”, 1”,1/2”
    • PTFE:
      • max 0.5 bar, la cerere PN 10
      • UNI PN 10, DN 25
      • ASME B 16.5-150RF-1”
  • Scala indicatoare: standard, pentru temperaturi inalte, cu extensie antiinghet

ACCESORII:

  • Scala indicatoare calibrata
  • Contacte magnetice: Alarma nivel minim, Alarma nivel maxim, Pornire pompa etc.
  • Contactele magnetice: monostabile, bistabile, antiex, 0.28 A la 230 V, max 1A la 60V
  • Citire la distanta a contactelor magnetice, optiuni MST si MLS
  • Sisteme de incalzire/racire a indicatorului de nivel dotate optional cu termostat.

PRODUCATORI: Cesare Bonetti.
